KWS Infra - Windpark Drentse Monden - Oostermoer


Extra dikke platen van Zwaagstra Beton maken realisatie windpark mogelijk

Stevige fundering voor duurzame Drentse energie

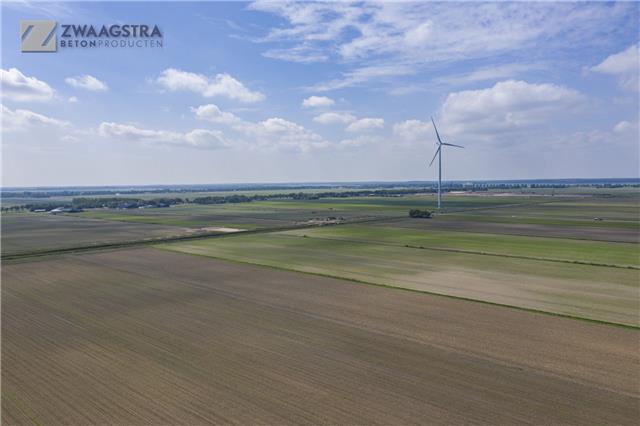

In het noordoosten van Drenthe wordt aan een indrukwekkend project voor duurzame energie gewerkt. Op windpark De Drentse Monden en Oostermoer komen 45 windturbines van elk 145 meter hoog te staan. De realisatie van het park vergt uitzonderlijke inspanningen. Zo worden er complete wegen aan- en verlegd om de lange wieken bij de turbines te krijgen. Dat vereist een stevige fundering, waarbij Zwaagstra Beton een essentiële rol speelt.

Energie voor heel Drenthe

In de Drentse gemeenten Borger-Odoorn en Aa en Hunze wordt windpark De Drentse Monden en Oostermoer gebouwd. Op een oppervlakte van ruim vijftig vierkante kilometer worden 45 windturbines geplaatst in zes lijnopstellingen.

De eerste turbine is in het voorjaar van 2020 gerealiseerd. De laatste staat gepland voor eind 2021. De 45 windmolens leveren straks gezamenlijk per jaar ongeveer evenveel stroom als 225.000 huishoudens jaarlijks verbruiken. Daarmee zou de hele provincie Drenthe (216.000 huishoudens) van stroom kunnen worden voorzien.

De ashoogte van de windmolens is 145 meter, de rotordiameter 131 meter. De tiphoogte – het hoogste puntje van de molen op het moment dat een wiek recht overeind staat – bedraagt 210,5 meter.

“De wieken van de molens worden in hun geheel naar de plaats van bestemming getransporteerd. Daardoor moeten de wegen ernaar toe op verschillende plekken aangepast worden,” vertelt Sjoerd Brink, hoofd-uitvoerder bij KWS Infra Leek, dat de infrastructuur op het Drentse windpark verzorgt. “De bochten moeten bijvoorbeeld heel ruim zijn. Elke wiek is 65 meter lang en kan dus niet zomaar een hoek om.”

De betonplaten krijgen heel wat te verduren en zijn daarom extra dik

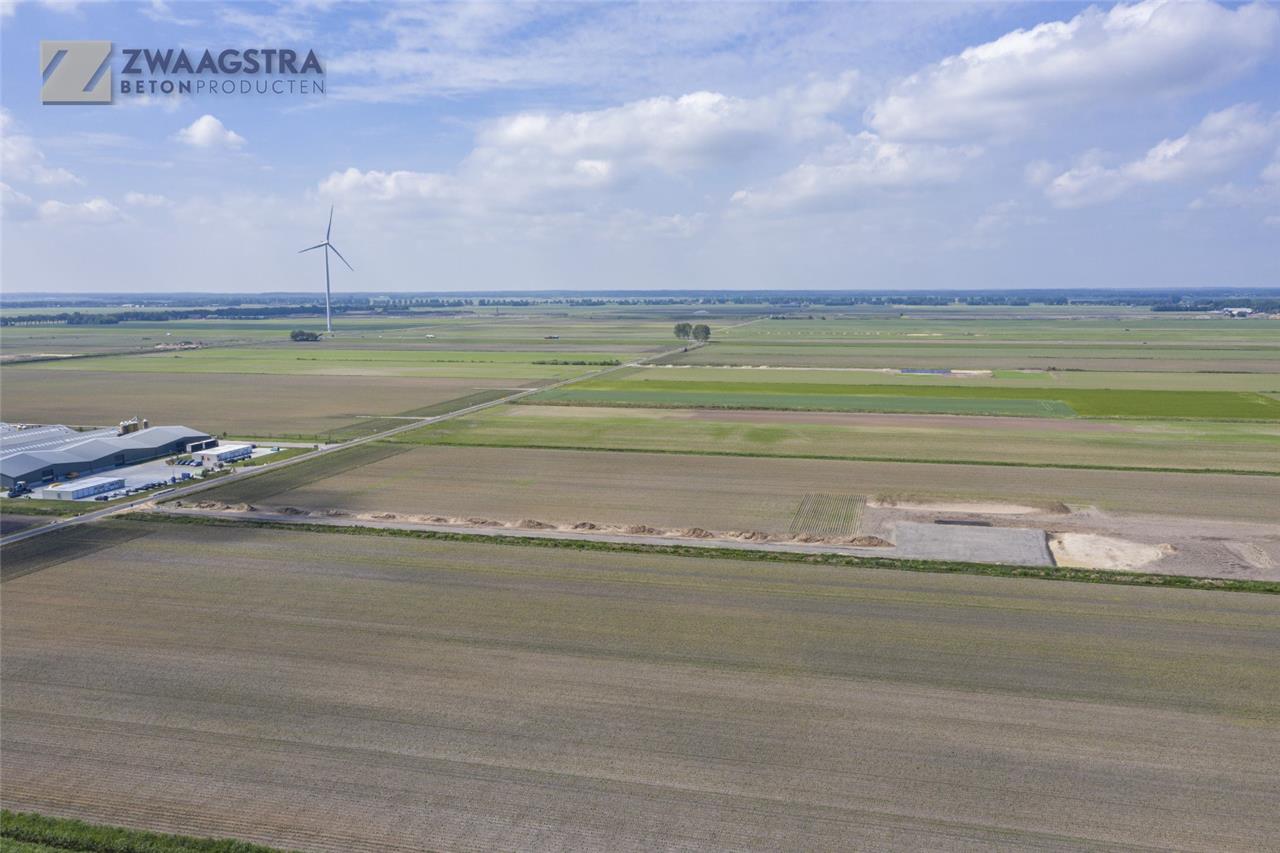

Ook de machines die de onderdelen voor de turbines vervoeren zijn geen kleine jongens. Brink: “De grond krijgt heel wat te verduren. De ontsluitingswegen naar de windmolens toe asfalteren we. Maar bij de inritten, daar waar de toegangswegen op de openbare wegen aansluiten, hebben we betonplaten van Zwaagstra Beton neergelegd. Op die manier kunnen we makkelijk bij de ondergrondse bekabeling komen, mocht dat nodig zijn. We hoeven dan enkel een plaat te lichten.”

Enorme druk

Uitvoerder Kelvin Wemer vult zijn collega aan: “Er zijn in totaal zo’n 34 inritten die allemaal vijf betonplaten diep zijn. Elke inrit begint met twee platen naast elkaar en wordt trapsgewijs steeds breder. Omdat de grond veel gewicht moeten kunnen verdragen, hebben we gekozen voor extra stevige platen van twintig centimeter dik en met een aslast van veertig ton. Die kunnen de enorme druk zeker aan.”

De grondslag hier kan tien meter verderop weer heel anders zijn

De meeste platen hebben een gladde, ongebezemde afwerking; sommige zijn voorzien van een toplaag met aluminium spaanplaatreliëf. Brink: “Dat hebben we op verzoek van de landeigenaren gedaan. Het spaanplaatreliëf zorgt voor grip in meerdere richtingen. Het vee dat daar overheen loopt, gaat anders geheid onderuit.” KWS Infra Leek had deze platen vooraf niet ingekocht. “Dat zorgde gelukkig niet voor problemen, Zwaagstra kon ze direct leveren. Ze hebben daar standaard veel op voorraad. Dat is altijd handig bij projecten in de infrasector. Bij huizen weet je vooraf exact hoeveel platen en wat voor soort je nodig hebt. In de wegenbouw weet je dat niet, want wat zit er onder de grond? De grondslag hier kan tien meter verderop weer heel anders zijn.”

Aslast van 40 ton

De 34 inritten naar de windturbines toe zijn voorzien van elk 24 betonplaten van 200 bij 200 bij 20 cm. De platen hebben een aslast van 40 ton en zijn gemaakt met dubbele wapening en betonkwaliteit C50/60. Op de meeste plekken is de toplaag glad. Sommige platen hebben een toplaag met traanplaatstructuur. Dit zorgt voor grip in meerdere richtingen en is daarmee uitermate geschikt voor plekken waar vee loopt.

De betonplaten op het ketenpark zijn 200 bij 200 bij 16 cm en hebben een aslast van 20 ton. Deze platen hebben een dubbele wapening en betonkwaliteit C45/55. De toplaag is glad.


Flexibel

Net buiten Nieuw-Buinen, in het centrum van het windpark, ligt het ketenpark van het project. Opdrachtgever Ventolines, uitvoerder KWS Infra Leek en de bouwer van de windturbines hebben daar hun thuisbasis ingericht. Wemer: “Op het terrein van het ketenpark liggen ook betonplaten van Zwaagstra Beton. Deze zijn twee bij twee meter groot en zestien centimeter dik.”

Uit eerdere ervaringen wisten we dat Zwaagstra Beton een prettige partij is om mee samen te werken

Voor KWS Infra Leek was de keuze voor een betonleverancier niet ingewikkeld. Wemer: “Zwaagstra is een prettige partij om mee samen te werken. Dat hadden we al eerder ervaren en was een belangrijke reden voor ons om opnieuw met hen in zee te gaan. Bovendien hebben ze veel op voorraad en zijn ze flexibel, waardoor ze snel kunnen leveren. Daarnaast is het erg fijn dat Zwaagstra zelf de platen legt. Dat neemt ons veel werk uit handen.”
